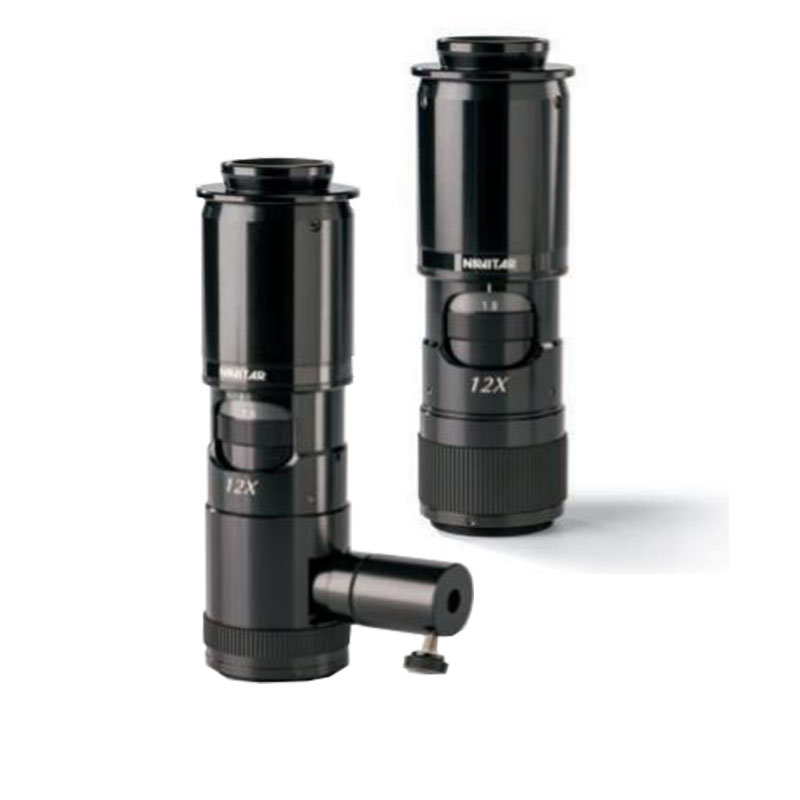

12X 變焦比鏡頭

產品簡介：對于那些高倍率的應用，若要求在光學性能、大變焦范圍和價格之間取得平衡，那么 Navitar 12x 變焦鏡頭系統將是理想的選擇。 12x 變焦具有更大的變焦范圍，同時兼具6000 變焦系列的所有機械靈活性，更高的 N.A. 值，以及精確度和重復精度，可滿足嚴格的應用需求。變焦組合加上大視場范圍，意味著您無需使用累贅的顯微鏡，只需使用精簡的攝像檢查系統即可將檢測范圍覆蓋到更廣的區域。

產品型號：12X

更新時間：2024-12-24

產品品牌：

訪問量：707

服務熱線

18913364201

立即咨詢

產品分類

PRODUCT CLASSIFICATION

相關文章

一文解析Navitar顯微成像鏡頭特質

按需配置的成像解決方案和系統集成服務

生命科學成像領域-模塊化光學解決方案

看得清，檢得快，Navitar高倍率寬視場鏡頭系列

一“ 聚”兩得，模塊式雙視顯微鏡

在線留言

ONLINE MESSAGE

留言框

產品：
您的單位：
您的姓名：
聯系電話：
常用郵箱：
詳細地址：
省份：
留言內容：

應用場景

1. 機器視覺與檢測：

w 半導體檢測：用于檢測半導體芯片、導線架、球柵陣列(BGA)等微小元件，確保產品質量。

w 影像測量：在精密測量領域，如電路板、電子連接器管腳等部件的尺寸測量。

w 自動視覺檢測：廣泛應用于自動化生產線上的視覺檢測系統，提高檢測效率和準確性。

2. 生物醫學診斷：

w 細胞成像：在流式細胞術、活細胞成像等領域，提供高分辨率的圖像，輔助科學研究。

w DNA測序與蛋白晶體成像：為生物技術領域提供高質量的光學解決方案。

3. 微納制造：

w 在微納加工過程中，用于精確觀察和測量微小結構，確保制造精度。

4. 平板顯示器檢測：

w 對平板顯示器的生產質量進行檢測，確保顯示效果和產品質量。

系統特點

1. 高變焦范圍與放大倍率：

w 提供12倍（0.58-7X）的放大倍率，適用于檢測多種多樣的部件。

w 強大的變焦能力使得鏡頭可以在不同放大倍率下靈活切換，滿足多種檢測需求。

2. 高分辨率與對比度：

w 系統分辨率超過每毫米1,650線，提供清晰、銳利的圖像。

w 無限校正的物鏡設計，實現無與倫比的邊緣平滑度和清晰度。

3. 靈活的工作距離與視野范圍：

w 工作距離可在32至341mm之間變化，適應不同檢測場景的需求。

w 視野范圍廣泛，從0.01mm至82mm（使用附件時），滿足多種觀測需求。

4. 模塊化設計與兼容性：

w 采用模塊化設計，提供靈活的結構和多種鏡頭轉接器及附件，用戶可以根據實際需求進行組合。

w 兼容現有的Zoom 6000轉接器，便于升級和替換。

5. 同軸照明功能：

w 可內置同軸照明功能，特別適用于高反射表面的應用場合，如晶片、拋光樣品和流體等。

w 提供均勻的照明，提高圖像分辨率和清晰度。

6. 精確性與重復性：

w 鏡頭具備高度的精確性和重復性，確保在多次檢測中結果的一致性。

7. 多種配置選項：

w 提供多種馬達類型、電動變焦和調焦、微調對焦等配置選項，滿足不同用戶的個性化需求。

型號對標表

12X 鏡頭
物鏡	后端適配器倍率					工作距離	匹配相機芯片尺寸	解析度(μm)	景深
	0.67X	1X	1.33X	2X	3.3X
	綜合光學放大倍率
0.25X	0.10X-1.20X	0.15X-1.75X	0.19X-2.33X	0.29X-3.50X	0.48X-5.78X	341	1/3"-2/3"	13.34-66.66	0.80-20.00
0.5X	0.20X-2.40X	0.30X-3.50X	0.39X-4.66X	0.58X-7.00X	0.96X-11.55X	165		6.66-37.04	0.19-6.17
0.75X	0.29X-3.50X	0.44X-5.30X	0.58X-6.98X	0.87X-10.50X	1.44X-17.33X	108		4.44-23.80	0.09-2.55
1.0X	0.39X-4.70X	0.58X-7.00X	0.77X-9.31X	1.16X-14.00X	1.91X-23.10X	86		3.34-18.52	0.05-1.39
1.5X	0.43X-5.23X	0.87X-10.50X	1.16X-14.00X	1.74X-21.00X	2.87X-34.65X	50		2.24-12.34	0.02-0.64
2X	0.58X-6.98X	1.16X-14.00X	2.61X-17.75X	2.32X-28.00X	3.83X-46.20X	37		1.66-9.00	0.01-0.35
5X	/	3.57X-16.66X	3.26X-22.16X	2.77X-33.31X	4.52X-55.05X	34		2.18*	/
10X	/	7.14X-33.31X	6.50X-44.30X	5.54X-66.63X	9.03X-110.10X	33		1.09*	/
20X	/	14.28X-64.63X	13.10X-85.96X	11.08X-133.25X	18.07X-220.21X	20		0.73*	/
50X	/	35.69X-166.57X	40.00X-221.54X	27.50X-333.13X	45.17X-550.52X	13		0.55*	/
*整套光學系統的解析度會隨變倍位置不同而不同，表格里的解析度數值是變倍到最高位置的解析度。
